용접방화포등의 성능 및 설치기준에 관한 기술지침(KOSHA GUIDE F-4-2021)

용접방화포등의 성능 및 설치기준에 관한 기술지침(KOSHA GUIDE F-4-2021)



1. 목 적
이 지침은 사업장에서 산업안전보건기준에 관한 규칙 제2편 제2장 「폭발화재 및 위험 물누출에 의한 위험방지」를 위해 「화재위험작업 시의 준수사항」에 따라 사용하는 용 접불티 비산방지덮개, 용접방화포 등의 성능기준 및 설치기준을 정하는 데 그 목적이 있다.
2. 적용범위
이 지침은 인화성 물질을 취급하는 화학공장, 반도체 공장등과 대형 철구조물을 용접․
용단하는 조선업, 철강업등에서 용접․용단 작업 시 사용하는 용접방화포등에 적용한다.
3. 용어의 정의
(1) 이 지침에서 사용되는 용어의 정의는 다음과 같다.
(가) “비산거리”라 함은 용접·용단 작업장소에서 작업반경 11 m 이내를 말한다.
(나) “용접방화포등”이라 함은 용접·용단 작업 시 발생하는 금속성 불티로부터 가연물 이 점화되는 것을 방지해 주는 불연성(또는 비가연성) 재질로 용접불티 비산방지 덮개, 수평형과 수직형 용접방화포를 말한다.
(다) “용접불티 비산방지덮개 (Welding Blanket)”라 함은 용접·용단 작업장 주변의 가 연물에 덮는 용접방화포를 말한다.
(라) “수평형 용접방화포 (Welding Pad)”라 함은 용접·용단 작업장 하부 바닥면에 설 치된 용접방화포를 말한다.
(마) “수직형 용접방화포 (Welding Curtain)”라 함은 용접·용단 작업장 옆면에 설치된

용접방화포를 말한다.
(2) 기타 이 지침에서 사용하는 용어의 정의는 특별한 규정이 있는 경우를 제외하고는 산업안전보건법, 같은 법 시행령, 같은 법 시행규칙 및 안전보건규칙에서 정하는 바 에 의한다.
4. 용접․용단 작업 시 발생되는 비산불티의 화재폭발 위험성 및 특성
(1) 용접·용단 작업 시 발생되는 비산불티 및 슬래그와 가연물의 점화온도는 〈표
1〉과 같다.

〈표 1〉 열원에 따른 온도 및 가연물별 점화온도

열원	온도(℃)	가연물	점화온도(℃)
아크용접 슬래그	3,510 (용접면) 2,704 (0.46 m 부근) 2,204 (4.9 m 부근)	목재	210 ~499
		폴리우레탄폼	549
		에탄올	366
용접 비산불티	1,843 (용접부위) 1,566 (2.7 m 부근)
		가솔린	299 ~349
		모터오일	232
산소-아세틸렌용단 슬래그	2,093	파라핀 왁스 등 가연성 물질	243

(2) 용접․용단 작업 시 비산불티와 슬래그가 발생한다.
(3) 비산불티는 풍향, 풍속에 따라 비산거리가 달라진다.
(4) 발화원이 될 수 있는 비산불티의 크기는 직경이 0.3～3 ㎜ 정도이며 용접·용단 철판의 두께, 산소의 압력, 절단속도 및 절단방향에 따라 비산불티와 슬래그의 양 및 크기가 달라질 수 있다.
(5) 비산된 후 상당시간 경과 후에도 축열에 의하여 화재를 일으키는 경향이 있다.
(6) 비산불티가 틈새, 배관구멍 또는 바닥이나 벽의 작은 개구부로 들어가 축열에 의 해 발화될 수 있다.
(7) 용접․용단 작업 시 작업면의 높이, 철판두께, 풍속 등에 따른 불티의 비산거리 (예)를 〈부록1〉에 나타내었다.
5. 용접방화포 성능기준
다음의 각 항의 용접방화포 종류에 따라 각 목의 성능을 지니거나 ANSI FM 4950 성능 시험결
과 적정성능을 지닌 용접방화포등을 사용하여야 한다.
(1) 비산방지덮개 (Welding Blanket) 및 수평형 용접방화포 (Welding Pad)
(가) (착화 및 화염·열저항 성능) 준불연재료 성능 시험법인 연소성능시험 KS F ISO 5660-1, 10분 시험결과 착화되지 않고(착화시간 0초) 방화상 구멍 및 용융이 없으며 총방출열량이 8 MJ/㎡ 이하, 최대열방출률이 10초 이상 연속으로 200 kW/㎡를 초과하지 않은 공인시험기관 의 시험성적서를 보유하여야 한다. 또한, 전기로(히터) 1,200 ℃ 조건에서 60초 동안 내열성 시험결과 용융되지 않은 공인시험기관의 시험성적서를 보유하여야 한다. 단, 공인시험기관의 시험성적서는 최근 2년 이내의 성적서로 관리하여야 한다.
(나) (불티관통 성능) 수직 보호망의 난연성 시험방법(KS F 2298)에 따라 자체 시험결과 발염 이 없고 관통하지 않는 자체 시험성적서를 보유하거나 소방청 고시에 따른 방화포 성능인증 을 받은 제품이어야 한다.
(다) 공인기관 분석결과 석면이 포함되어 있지 않아야 한다.
(라) 「화학물질의 분류표시 및 물질안전보건자료에 관한 기준 고시」에 따른 피부, 눈, 호흡기계 등에 급성 손상을 유발하는 급성독성 구분1~3, 피부 부식성 구분1, 심한 눈 손상성 구분1로 분류되는 유해물질이 원재료에 1 % 이상 포함되지 않아야 한다.
(2) 수직형 용접방화포 (Welding Curtain)
(가) (불티관통 성능) 수직 보호망의 난연성 시험방법(KS F 2298)에 따라 자체 시험결과 발염
이 없고 관통하지 않는 자체 시험성적서를 보유하거나 소방청 고시에 따른 방화포 성능인증 을 받은 제품이어야 한다.
(나) 공인기관 분석결과 석면이 포함되어 있지 않아야 한다.
(다) 「화학물질의 분류표시 및 물질안전보건자료에 관한 기준 고시」에 따른 피부, 눈, 호흡기 계등에 급성 손상을 유발하는 급성독성 구분1~3, 피부 부식성 구분1, 심한 눈 손상성 구분1 로 분류되는 유해물질이 원재료에 1 % 이상 포함되지 않아야 한다.
6. 용접방화포 설치기준
불티가 인접지역으로 비산하는 것을 방지하기 위해 용접방화포의 종류에 따라 불티 비산거리내의
벽, 바닥, 덕트의 개구부 또는 틈새에 빈틈없이 설치하여야 한다.
예) 용접·용단작업 시 용접방화포 등의 설치기준〈부록3〉참조
(1) 비산방지덮개 (Welding Blanket)
(가) 작업 반경 11 m 이내에 이동이 불가한 가연성물에 대해 개구부 또는 틈새가 없도록 설치 하여야 한다.
(나) 작업 반경 11 m 이상 떨어져 있지만 비산불티에 의해 쉽게 발화될 우려가 있는 가연물에 개구부 또는 틈새가 없도록 설치하여야 한다.
(2) 수평형 용접방화포 (Welding Pad)
(가) 작업 반경 11 m 이내에 작업장 하부 바닥면에 설치하여야 한다.
(나) 수직형 용접방화포가 바닥면부터 용접·용단 작업면 2 m 높이까지 설치된 경우 수직형 용 접방화포 설치된 부분 바닥면까지 설치하여야 한다.
(다) 바람 등의 영향으로 비산불티가 작업 반경 11 m 이상 비산될 경우 최대 비산거리 하부 바닥면까지 설치하여야 한다.
(3) 수직형 용접방화포 (Welding Curtain)
(가) 작업 반경 11 m 이내에 수평형 용접방화포가 설치되어 측면으로 비산되는 비산불티 방지 를 위해 설치한 경우 바닥면으로부터 용접·용단 작업면 2 m 높이까지 설치하여야 한다.
(나) 금속 칸막이, 벽 등의 반대면에 가연물이 인접한 경우 비산된 용접불티의 고온의 온도가 금속 칸막이, 벽 등의 반대면으로 열전도 되거나 복사열이 전달되어 가연물이 발화될 수 있는 경우에는 금속 칸막이, 벽 등의 수직면에 수직형 용접방화포를 설치하여야 한다.
7. 용접방화포 사용 시 주의사항
(1) 용접방화포가 기름, 도료 등의 가연물에 오염되어 있는지 확인한다.
(2) 용접방화포의 굴곡 부위에 균열 등의 손상이 없는지 확인한다.
(3) 용접방화포에 관통 부분이 없는지 확인한다.
(4) 반복적인 사용으로 용접방화포 성능 상실 시 즉시 교체한다.
(5) 용접방화포에서 발생된 유해분진에 노출되는 작업자에게 호흡기계 및 피부질환 등에 대한 특 수건강진단과 작업환경측정(임시 및 단시간 작업 제외)을 실시한다.
(6) 용접방화포 성능기준 시험성적서 등은 최근 2년 이내의 성적서로 관리하여야 한 다.
(7) 소방청 고시에 의거하여 한국소방산업기술원으로부터 소방용품 성능인증을 받은 용접방화포 는 「소방시설법(화재예방, 소방시설 설치·유지 및 안전관리에 관한 법률)」에 따른 임시소방 시설 설치대상인 특정소방대상물의 건축물 건설공사에 한하여 사용하여야 한다.

용접․용단 작업 시 불티의 비산거리(예)

높 이 (m)	철판두께 (㎜)	작업의 종류	불티의 비산거리(m)				풍 속 (m/s)
			역      풍(4)		순        풍(3)
			1차불티(1)	2차불티(2)	1차불티(1)	2차불티(2)
8.25	4.5	세로방향	4.5	6.5	7.0	9.0	1～2
		아래방향	3.5	6.0	-	-
12.25	4.5	세로방향	5.5	7.0	6.0	9.5	1～2
		아래방향	3.5	6.0	-	-
15	4.5	세로방향	4.5	6.0	8.0	11.0	2～3
	9		6.0	12.0	8.5	12.0
	16		5.5	7.0	9.0	12.0
	25		6.0	8.0	9.0	12.0
	4.5	아래방향	3.0	6.0	-	-
	9		4.0	7.0	-	-
	16		5.0	8.0	-	-
	25		6.0	9.0	-	-
20	4.5	세로방향	4.0	6.0	8.0	12.0	4～5
	9		4.5	6.0	9.0	15.0
	16		4.5	6.0	10.0	15.0
	4.5	아래방향	6.5	14.0	-	-
	9		7.0	10.0	-	-
	16		8.0	10.0	-	-

주) (1) 1차불티 : 용접․용단 시 발생하는 불티

(2)    2차불티 : 1차불티가 지면에 낙하하여 반사되면서 2차적으로 비산하는 불티

(3)    순        풍 : 바람을 등지고 작업할 때

(4)    역        풍 : 바람을 향하고 작업할 때

용접․용단 작업자의 주요 재해발생원인 및 대책

구            분	주요발생원인	대        책
화            재	불꽃비산	․용접불티 비산방지덮개, 수평형 및 수 직형 용접방화포를 사용한다. ․불꽃비산구역내          가연물을         제거하고 정리․정돈한다. ․소화기를 비치한다.
	열을 받은 용접부분의 뒷면에 있 는 가연물	․용접부 뒷면을 점검한다. ․작업종료 후 점검한다.
폭            발	토치나 호스에서 가스누설	․가스누설이 없는 토치나 호스를 사용한다. ․좁은 구역에서 작업할 때는 휴게시간에 토치를 공기의 유통이 좋은 장소에 둔다. ․호스접속 시 실수가 없도록 호스에 명 찰을 부착한다.
	드럼통이나 탱크를 용접, 절단시 잔류 가연성 가스 증기의 폭발	․내부에 가스나 증기가 없는 것을 인한다.	확
	역      화	․정비된 토치와 호스를 사용한다. ․역화방지기를 설치한다.
화            상	토치나 호스에서 산소 누설	․산소누설이 없는 호스를 사용한다.
	산소를 공기대신으로 환기나 압력 시험용으로 사용	․산소의 위험성 교육을 실시한다. ․소화기를 비치한다

용접·용단작업 시 용접방화포 등의 설치기준(예)

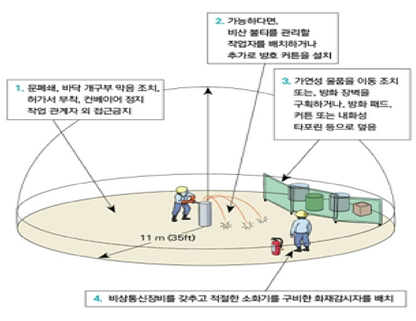

단층 작업 시

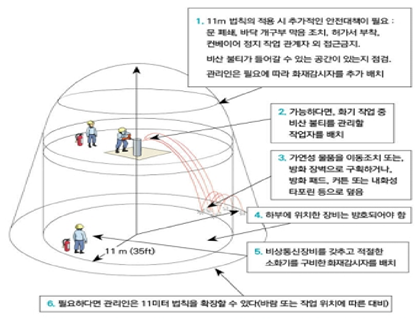

2층 작업 시
